暖氣片供暖管道鏈接方式，分為四種分別是：?jiǎn)喂艽?lián)、單管串聯跨接式、并聯的異程系統、章魚式管路系統，那么這四種方式直接有何優劣勢啦？下面就讓我們一起來看看吧。
暖氣片四種供暖管道鏈接方式優劣對比

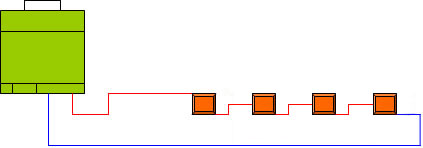

單管串聯
暖氣片單管串聯的特點是材料使用量低、勞動強度相對較弱、改造時間也短些。整個系統的水先經過系統的第一組暖氣片，而后是第二組，第三組……，因此水溫是按照串聯的順序逐漸流量減弱。在同等的條件下，首尾2組暖氣給房間帶起的溫度能相差2度以上。

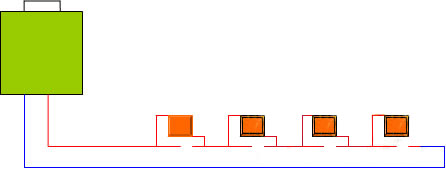

單管串聯跨接式技術改造
為了能調節單組
暖氣片的水溫，在暖氣片前端的進出水口處必須增加旁通閥，有的用三通調節閥，也有的用3個閘閥。單管串聯系統沒有用旁通的話，關閉一組暖氣就會造成整個系統立即中斷，其他的暖氣也都將不熱了。而且，單管串聯需要配置的暖氣片數更多，為了滿足系統循環的需要，這種暖氣系統主管也需要比較粗。

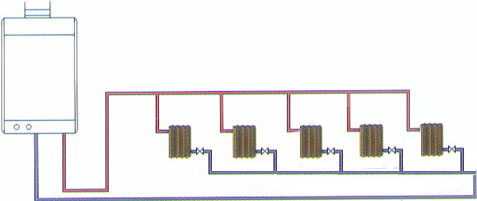

并聯的異程系統
并聯異程的特點是管道行程較短，每一組暖氣片均可以單獨控制，系統的水流平衡較單管串聯會有大幅度的提高，然而這種系統還是有一定的局限性。每組暖氣片的水流量不同，前端暖氣片的回水因?yàn)殡x主管道比較近，回的比較快，而后端回水就較慢，可能造成末端暖氣不熱或不夠熱的現象。解決的辦法是通過閥門調節來解決問題，在系統工作狀態下把前端暖氣的回水閥門依次稍關掉一些，以確保系統平衡，讓末端暖氣慢慢熱起來。

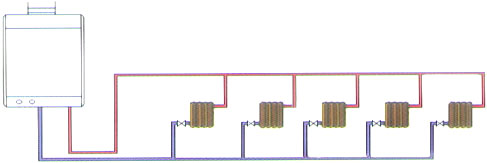

并聯的同程系統
并聯同程系統其特點是和并聯異程基本上一樣的。但是在運行原理有差別，簡單的說，叫做先供后回，就是前端第一組暖氣片的回水暫不向主管道循環，而是往下繼續走，連接下一組暖氣片的回水管，依次類推…從最末端暖氣片拉出一根回水管路，回到主管道的回水管上。系統每組暖氣片的水流量基本上是相同的，系統非常平衡，一般不會出現末端不熱的現象?？梢哉f是一種水力系統平衡最佳的方式。

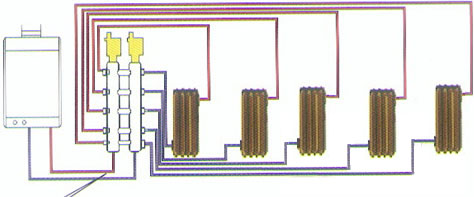

章魚式管路系統
鍋爐進出口分別通過分水器和集水器與各組并聯暖氣片連接，各并聯管路間的水力平衡通過分水器上的閥門進行調節來平衡各環路的阻力，可分室溫度控制。熱水管道通常采用PEX或XPAP等塑料管材，敷設于地板下，是一種比較美觀的連接方式，但較費些管材。
連接暖氣片的不同布管方式的優劣對比
|
管路方式 管材消耗量 |
單管串聯 |
并聯同程 |
并聯異程 |
分集水器(章魚)式連接 |
|
|
一般 |
較多 |
一般 |
多 |
|
近熱遠冷現象 |
有 |
無 |
有 |
無 |
|
阻力均衡性 |
不好 |
好 |
不好 |
好 |
以上就是“
暖氣片四種供暖管道鏈接方式優劣對比”內容。希望能幫助到你。
